2021年人教版八年级物理上册 5.2 生活中的透镜
一、选择题
2.像的成因有三个：光的直线传播成像、反射成像和折射成像，所成的像有实像和虚像两种。关于以下成像实例，下列说法中正确的是（ ）
①针孔照相机内所成的像 ②在潜望镜中看到的景物的像
③放大镜中看到的物体的像 ④幻灯机屏幕上的像
⑤汽车后视镜中的像
3.小明通过透镜观察“美丽潍坊”四个字，看到的情形如图所示，下列说法正确的是（ ）
A.该透镜只能成放大的像
B.该透镜可以用作近视眼镜
C.该透镜可以用作照相机镜头
D.字到透镜的距离小于此透镜的焦距
4.如图是小强用手机、透镜和纸盒自制的简易投影仪，能将手机上的画面放大投射到白色墙上。下列说法正确的是（ ）
A．手机屏幕到透镜的距离应大于透镜的二倍焦距
5.小明在房间里进行探究凸透镜成像特点的情景如图所示。保持蜡烛的位置不变，只移动透镜，小明发现透镜在A、B两处时，墙壁上都能得到清晰的像，则两次所成的像（ ）
A．都是正立的
B．都是虚像
C．透镜在B处时墙上成的像较大
D．透镜在A处时墙上成的像较大
二、填空题
1.小丑鱼颜色艳丽、体型较小，因此水族馆常将它放入球形鱼缸中以便观赏，如图所示。球形鱼缸起到了的作用，我们看到的小丑鱼是通过球形鱼缸形成的正立、放大的(选填“实像”或“虚像”)。
2.如图所示的是投影仪成像示意图，其中凸透镜的作用是成(填“等大”“缩小”或“放大”)、(填“正立”或“倒立”)的实像。投影仪上有一块平面镜，它的作用是，使光能够投射到屏幕上。
3.如图所示，白纸上画了两个箭头(图甲)。用玻璃杯装半杯水放在白纸前(图乙)。人眼观察到位于下方的箭头发生了变化，那是因为玻璃杯下半部分相当于一个，使下方箭头成缩小的(填“实”或“虚”)像，这种成像原理在生活中应用的实例有(写一种)。
三、按要求做题
1.在探究“凸透镜成像规律”的实验中，凸透镜的焦距为10cm。
（1）将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，调整烛焰、凸透镜和光屏三者的中心大致在_______。

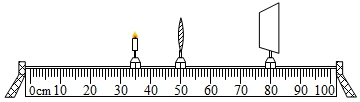

（2）蜡烛、凸透镜和光屏在光具座上的位置如图所示，观察到光屏上有烛焰清晰的像（像未画出），该像是_______（填“正立”或“倒立”）、_______（填“放大”、“缩小”或“等大”）的实像。生活中的_______（填“照相机”、“投影仪”或“放大镜”）就是利用这个原理制成的。
（3）实验过程中由于蜡烛燃烧变短，烛焰在光屏上的像将向_______移动。为了使烛焰的像再次成在光屏中央，应将凸透镜向_______移动。（两空均填“上”或“下”）

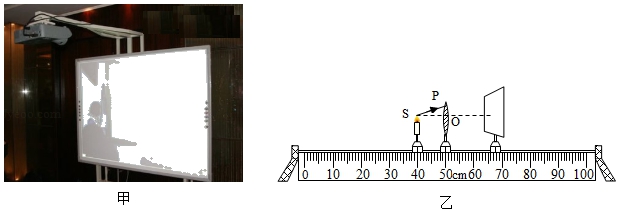

2.小明对如图甲所示的投影仪产生了兴趣，了解到投影仪主要由一个镜头（相当于一个凸透镜）和靠近镜头的液晶元件（相当于投影片）组成。于是利用蜡烛（S为烛焰中心）、焦距f＝10cm的凸透镜和光屏等器材，探究屏幕上成放大像时物距应满足的条件。
（1）正确安装和调整器材后，保持透镜位置不动，将蜡烛从贴近透镜的位置向焦点移动，同时移动光屏，光屏上一直出现的是_______（填“光斑”或“像”）。
（2）请在图乙中画出光线SP经过透镜后的折射光线。
（3）继续将蜡烛从焦点位置向远离透镜的方向移动，同时移动光屏发现：
①光屏上烛焰的像_______（填“变大”、“变小”或“不变”）。
②从30cm刻度线处开始，光屏上不再出现放大的像。
（4）通过实验得出：屏幕上成放大的像时，物距u应满足_______（填“u＜f”、“f＜u＜2f”或“u＞2f”）。
