八年级物理上册第五章 透镜及其应用 第三节《凸透镜成像规律》

点赞 收藏 评价 测速
课堂提问

2021年人教版八年级物理上册 5.3凸透镜成像规律

一、选择题

1.将一个凸透镜正对着太阳光,在凸透镜另一侧15cm处的纸上出现一个最小、最亮的光斑,将一个物体放在该凸透镜主光轴上距光心20cm处,则在凸透镜的另一侧光屏上会出现一个(    )
A.正立、放大的虚像

B.倒立、放大的实像
C.正立、缩小的虚像
D.倒立、缩小的实像

查看参考答案
【参考答案】:B

2.当光具座上蜡烛、凸透镜和光屏的位置如图所示时,光屏上承接到烛焰清晰的像。下列判断正确的是(    )

A.该凸透镜的焦距是10cm
B.光屏上像的特点与照相机相同
C.仅将凸透镜移至60cm刻度线处,光屏上可再次成清晰的像
D.仅将蜡烛移至20cm刻度线处,光屏上模糊成像类似远视眼

查看参考答案
【参考答案】:C

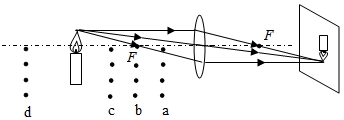

3.在“探究凸透镜成像的规律”实验中,下列说法正确的是(    )


A.将蜡烛移至a处时,移动光屏,可看见放大、正立的实像
B.将蜡烛移至b处时,移动光屏,可看见缩小、倒立的实像
C.将蜡烛移至c处时,移动光屏,可看见放大、倒立的实像
D.将蜡烛移至d处时,移动光屏,可看见放大、正立的虚像

查看参考答案
【参考答案】:C

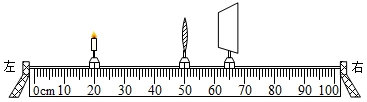

4.将凸透镜和蜡烛、光屏安装到光具座上,位置如图所示,此时光屏上得到清晰的像,下列说法正确的是(    )

A.此时光屏上的像是放大,正立的虚像
B.此时成像情况符合投影仪成像原理
C.保持凸透镜的位置不动,向右移动蜡烛并调整光屏到适当的位置,当光屏上再次得到清晰的像时,这个像一定是缩小的像
D.保持凸透镜的位置不动,向左移动蜡烛,则光屏一定要向左调整位置才能得到清晰的像

查看参考答案
【参考答案】:D

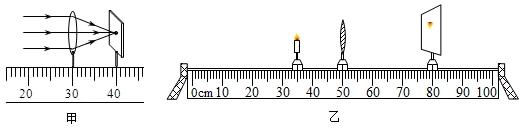

5.在做“探究凸透镜成像规律”的实验中,小敏所在的小组利用如图甲所示的装置。测出凸透镜的焦距,正确安装并调节实验装置后,在光屏上得到一个清晰的像,如图乙所示。下列说法中正确的是(    )

A.由图甲可知该凸透镜的焦距是40.0cm
B.烛焰在如图乙所示的位置时,成像特点与照相机成像特点相同
C.若烛焰从光具座30.0cm刻线处向远离凸透镜方向移动,烛焰所成的像将逐渐变小
D.烛焰在如图乙所示的位置时,若用黑纸片将凸透镜遮挡一半,这时在光屏上只能成半个烛焰的像

查看参考答案
【参考答案】:C

6.在“探究凸透镜成像的规律”的实验中,光屏上得到一个倒立、等大的实像,若想再模拟照相机的成像原理,应将(    )
A.蜡烛远离透镜且光屏靠近透镜
B.蜡烛和光屏都靠近透镜
C.蜡烛和光屏都远离透镜
D.蜡烛靠近透镜且光屏远离透镜

查看参考答案
【参考答案】:A

二、填空题

1.如图所示是安装在汽车上的“倒车防撞可视雷达”,安装在车尾的摄像头对准车后的障碍物,障碍物经摄像头中的凸透镜成的实像,这个像通过电子装置加工、调整并传递到显示屏上,司机据此可以准确地了解车后的情况。如果看到显示屏中的障碍物的像变大,则障碍物离车尾的距离变

查看参考答案
【参考答案】:倒立、缩小、近

2.小丽站在游泳池外,用已经调好的照相机将无水游泳池底部一个美丽的图案拍摄下来。当游泳池里装满水后,她仍想用此照相机拍到这个图案清晰的照片,在保持照相机镜头不动的情况下,她应该使照相机的位置(选填“远离”或“靠近”)游泳池,你的理由是

查看参考答案
【参考答案】:远离、装满水后看起来变浅相当于物体变近了

3.要想利用凸透镜使小灯泡发出的光变成平行光,应该把小灯泡放在凸透镜的处。一束平行光线经过凸透镜折射后的传播方向如图甲所示,由图可知,此透镜的焦距为cm;当把烛焰放在此凸透镜左侧12cm处时,如图乙所示,则从该凸透镜右侧通过透镜可以看到一个(填:“正立”或“倒立”)、放大的(填:“实”或“虚”)像。

查看参考答案
【参考答案】:焦点、15、正立、虚

4.如图表示一种光学仪器的原理,图中L₁是物镜,L₂是目镜。这种仪器是(填“望远镜”或“显微镜”),目镜的作用相当于(填“放大镜”或“投影仪”)。

查看参考答案
【参考答案】:望远镜、放大镜

三、按要求做题

1.下面是小光“探究凸透镜成像规律”的实验。


(1)点燃蜡烛,调整蜡烛、凸透镜和光屏的高度,使烛焰、凸透镜、光屏三者的中心大致在_______。
(2)蜡烛、凸透镜、光屏在光具座上的位置如图所示,此时光屏上出现了烛焰清晰倒立、等大的实像,则此凸透镜的焦距为_______cm。
(3)保持蜡烛和透镜位置不变,小光将自己的近视眼镜放在凸透镜与蜡烛之间的合适位置,只将光屏向_______(填“左”或“右”)移动,可在光屏上再次得到烛焰清晰的像。
(4)小光移开近视镜,只将蜡烛向_______(填“左”或“右”)移动,可以在光屏上得到烛焰清晰倒立、_______的实像,生活中的_______(填“照相机”“投影仪”或“放大镜”)就是根据这个原理制成的。

查看参考答案
【参考答案】:(1)同一高度
(2)10.0
(3)右
(4)右     放大     投影仪

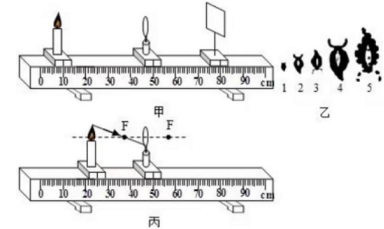

2.安安和康康在老师指导下完成“探究凸透镜成像的规律”的实验,实验所用凸透镜的焦距为f=10cm。他们把凸透镜固定在光具座上50cm处,调节蜡烛的烛焰与凸透镜和光屏的中心在同一高度。

(1)如图甲所示,若此时他们想在实验中能用光屏承接到烛焰的实像,光屏在_______(选填“50cm~60cm”、“60cm~70cm”或“70cm~100cm”)范围内移动。
(2)他们保持凸透镜位置不变,把蜡烛放在30cm刻度线处,调整光屏到透镜的距离,则在光屏上看到烛焰_______(选填“放大”、“缩小”或“等大”)倒立的像。
(3)他们想模拟投影仪的成像原理,康康应在步骤(2)的基础上将蜡烛向_______(选填“靠近”或“远离”)凸透镜的方向移动时调节光屏的位置,使烛焰在光屏上成清晰的像。
(4)他们保持凸透镜的位置不变,同时取下光屏,直接用眼睛观察凸透镜成像的各种情况。康康移动蜡烛使它从零刻度线处逐渐靠近凸透镜,同时安安从透镜的右侧透过透镜观察烛焰的像,如图乙是安安整理并记录看到的像的情况,根据你所学的知识,判断最先看到的像的编号是_______(选填代表像编号的数字)。
(5)请在图丙中完成从烛焰发出的一束光通过透镜的光路。

查看参考答案
【参考答案】:(1)60cm~70cm
(2)等大
(3)靠近
(4)1
(5)

此内容正在抓紧时间编辑中,请耐心等待
